Cysylltiadwyr MPO: Mecanydd Aliniaeth a'i Nodweddion Dylunio Unigryw

Cysylltiadwyr MPO: Mecanydd Aliniaeth a'i Nodweddion Dylunio Unigryw

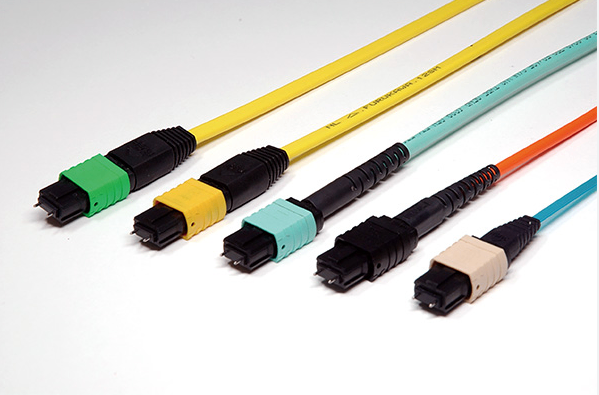

Cyflawnir mecanwaith alinio cysyllwyr MPO trwy gyfuniad o'i ddyluniad a'i adeiladu unigryw. Dyma sut mae'n gweithio:Www.Adsyscable.cn

Yn gyntaf, mae cysyllwyr MPO yn cyflogi dyluniad ferrule manwl gywir. Mae'r ferrule hwn yn cynnwys dau dwll arweiniol, pob un â diamedr o 0.7 mm, wedi'i leoli ar ei wyneb pen. Mae'r tyllau tyllau tywyso hyn wedi'u cynllunio i gysylltu'n union â phinau arweiniol (pinnau PIN). Mae'r dyluniad hwn yn sicrhau lleoli ffibrau optegol gywir yn y cysylltydd, gan alluogi trosglwyddo signalau optegol sefydlog.

Www.Adsyscable.cn

Yn ail, yn ystod proses paru'r cysylltydd, mae gwanwyn wedi'i osod wrth gynffon y ferrule yn darparu grym byrdwn, cloi'r ferrule yn ddiogel gyda'r addasydd. Mae'r dyluniad hwn nid yn unig yn sicrhau sefydlogrwydd y cysylltiad ond hefyd yn gwella'r cywirdeb aliniad rhwng ffibrau optegol.

Ar ben hynny, mae cysylltwyr MPO yn cynnwys "allwedd" wedi'i leoli ar un ochr i'r corff cysylltydd. Mae'r allwedd hon, a all fod yn amgrwm neu'n convex, yn cyfyngu safle cymharol y pennau cysylltydd, fel P1, P2, ac ati. Mae'r dyluniad hwn yn helpu i sicrhau lleoli'r cysylltydd cywir yn ystod paru, gan atal cam-aligmentu ffibr oherwydd safleoedd amhriodol.Www.Adsyscable.cn

Yn olaf, mae gan rai cysylltwyr MPO datblygedig allweddi canllaw addasadwy. Mae'r allweddi canllaw hyn yn caniatáu ar gyfer addasiadau cain yn seiliedig ar anghenion gwirioneddol, gan wella cywirdeb aliniad ymhellach. Mae'r nodwedd ddylunio hwn yn gwella hyblygrwydd ac addAst cysyllwyr MPO yn ystod y broses paru.

Mewn crynodeb, cyflawnir mecanwaith alinio cysylltiadau MPO trwy gyfuniad o ddyluniad ferrule manwl gywirdeb, byrdwn gwanwyn, lleoli allweddol, ac allweddi canllaw addasadwy. Mae'r nodweddion dylunio unigryw hyn yn sicrhau aliniad union gywir o ffibrau optegol o fewn y cysylltydd, gwarantu trosglwyddo signalau optegol sefydlog ac effeithlon.
